Le raccordement et le câblage sont des étapes techniques essentielles de l’installation d’une borne de recharge. Un câblage mal dimensionné ou mal protégé peut provoquer des surchauffes, des pannes ou des incidents électriques.

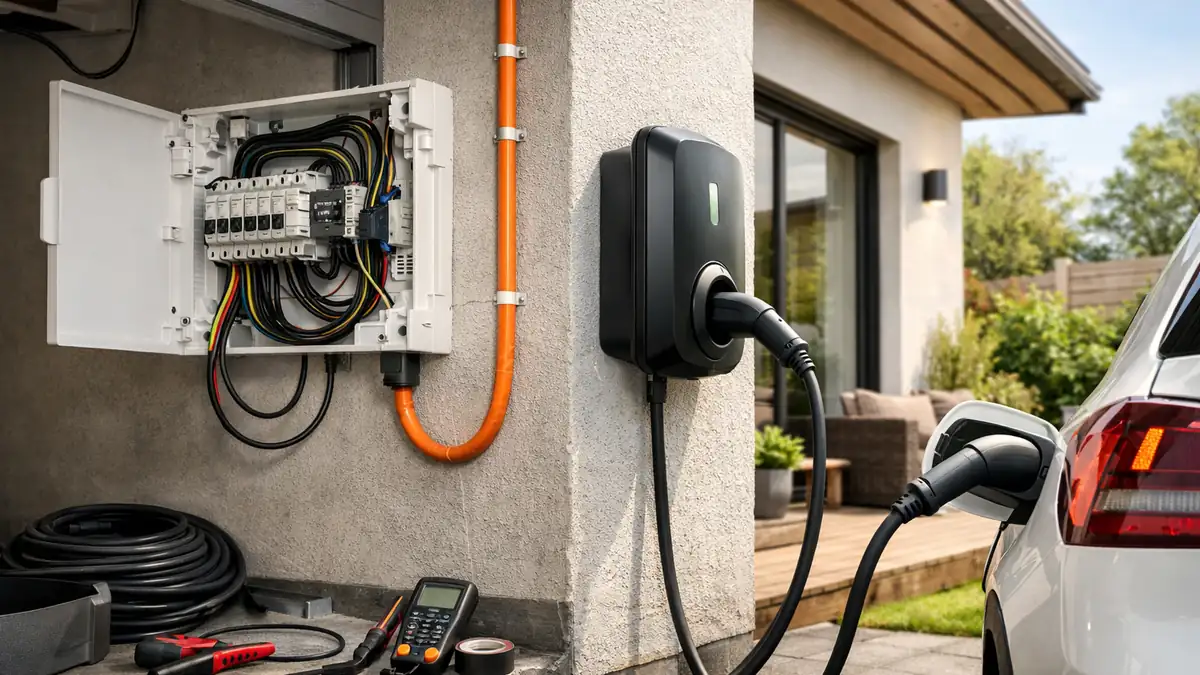

Du tableau électrique à la borne
Le circuit de la borne de recharge part du tableau électrique principal et arrive jusqu’à l’emplacement de la borne. Plusieurs éléments composent ce circuit :
- Disjoncteur dédié : protège le circuit de la borne.
- Disjoncteur différentiel : protège les personnes contre les contacts indirects.
- Câble d’alimentation : relie le tableau à la borne.
- Canalisation : gaine ou fourreau protégeant le câble.
Chaque élément doit être dimensionné en fonction de la puissance de la borne.
Section des câbles
La section du câble dépend de la puissance de la borne et de la distance entre le tableau et la borne. Voici quelques repères :
| Puissance | Section minimale (courte distance) | Section recommandée (longue distance) |
|---|---|---|
| 7,4 kW | 2,5 mm² | 4 mm² |
| 11 kW | 4 mm² | 6 mm² |
| 22 kW | 6 mm² | 10 mm² |
Ces valeurs sont indicatives. L’électricien réalise un calcul précis en fonction de la longueur réelle et des contraintes locales.
Protections électriques
La norme NF C 15-100 impose plusieurs protections pour le raccordement d’une borne de recharge :
- Disjoncteur magnéto-thermique : contre les surcharges et les courts-circuits.
- Disjoncteur différentiel type A ou B : selon le modèle de borne.
- Protection contre les surtensions : recommandée, notamment en zone rurale.
Passage des câbles
Le câble peut être posé de différentes manières :
- En apparent : solution rapide et économique, mais moins esthétique.
- En encastré : plus esthétique, mais plus coûteux et nécessite des travaux.
- Sous gaine : protection mécanique obligatoire pour les passages au sol ou extérieurs.
Vérification et essais
Après le raccordement, l’électricien réalise des essais pour vérifier :
- La continuité des conducteurs de terre.
- L’isolement des circuits.
- Le fonctionnement des protections.
- Le bon démarrage de la charge.
Ces vérifications sont indispensables pour la sécurité et la conformité.
Confiez le câblage à un professionnel
Le raccordement d’une borne de recharge ne s’improvise pas. Faites appel à un électricien qualifié via faire1devis.fr pour obtenir jusqu’à 5 devis gratuits et sécuriser votre installation.
